ABB机器人保养维修方法
工业机器人在恶劣条件下运行，即使设计时进行完善的设计规范，维护率可以降低，但是，仍必须定期进行常规检查和预防维护。性

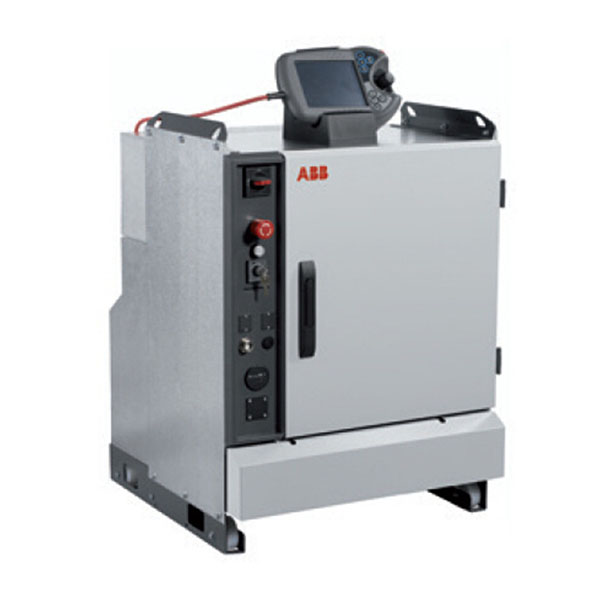

一、系统控制柜
① 一般维护，1次/天；
② 清洗/更换滤布，1次/500H；
③ 测量系统电池的更换，2次/7000H；
④ 计算机风扇单元的更换、伺服风扇单元的更换，1次/50000H；
⑤ 检查冷却器，1次/M
注意：时间间隔主要取决于环境条件；
视机器人运行时数和温度而定；
适当确定机器人的运行顺畅与否。
（一）检查控制器散热
1.确保以下影响散热的因素无一出现：
2.控制器覆盖了塑料或其它材料；
3.控制器后面和侧面没有留出足够间隔（>120mm）；
4.控制器的位置靠近热源；
5.控制器顶部放有杂物；
6.控制器过脏；
7.一台或多台冷却风扇不工作；
8.风扇进口或出口堵塞；
9.空气滤布过脏。
注意：控制器内不执行作业时，其前门必须保持关闭。
（二）示教器清洁
1.应从实际需要出发按适当的频度清洁示教器；
2.尽管面板漆膜能耐受大部分溶剂的腐蚀，但仍应避免接触强溶剂；
3.若有条件，示教器不适用时应拆下并放置在干净的场所。
（三）清洗控制器内部
1.应根据环境条件按适当间隔清洁控制器内部，如每年一次；
2.须特别注意冷却风扇和进风口/出风口清洁。清洁时使用除尘刷，并用吸尘器吸去刷下的灰尘。请勿用吸尘 器直接清洁各部件，否则会导致静电放电，进而损坏部件。
注意：清洁控制器内部前，一定要切断电源！
（四）清洗/更换滤布驱动系统冷却单元滤布的位置：
1、找到控制柜北部的滤布；
2、提起并去除滤布架；
3、取下滤布架上的旧滤布；
4、将新滤布插入滤布架。
5、将装有新滤布的滤布架滑入就位。
备注：除更换滤布外，也可选择清洗滤布。详细如下：
在加有清洁剂的30-40℃水中，清洗滤布3-4次。不得拧干滤布，可放置在平坦表面晾 干。还可以用洁净的压缩空气将滤布吹干净。
（五）更换电池
电池：
测量系统电池为一次性电池（非充电电池）；
电池更换时，消息日志会出现一条信息。该信息出现后电池电量可维持约1800小时。（建议在上述信息出现时更换电池）
电池仅在控制柜“断电”的情况下工作。电池的使用寿命约7000小时。
如果控制柜除控制机器人外还控制CBS单元，或在使用8轴机器人的情况下，
电池的使用寿命为上文所述的一般（使用2各SMU单元）。
（六）检查冷却器
冷却回路采用免维护密闭系统设计，需按要求定期检查和清洁外部空气回路的各个部件；
环境湿度较大时，需检查排水口是否定期排水。
1、拆下冷却器外壳的百叶窗，断开显示器接头；
2、从百叶窗取下滤布（若有），用吸尘器清洁滤布，或视需要更换‘
3、拧下4各螺钉，卸下外部回路风扇（1）；
4、卸下风扇（2）；
5、拔下风扇接头（3）；
6、拧下4各螺钉，取下盖板（4）；
7、将显示器电缆向后推，穿过电缆接头；
8、拆下冷却器外壳的盖板；
9、拆下盖板与外壳间的接地电缆；
10、用吸尘器或压缩空气清理百叶窗、盖板、风扇、热交换器盘管（5）和压缩机室。可使用去油剂等不易燃洗涤剂去除顽固油污。
① 一般维护，1次/1天；
② 轴制动测试，1次/1天；
③ 润滑3周副齿轮和齿轮，1次/1000H；
④ 润滑中空手腕，1次/500H；
⑤ 各齿轮箱内的润滑油，第一次1年更换，以后每5年更换一次。
1、时间间隔主要取决于环境条件；
2、视机器人运行时数和温度而定；
3、适当确定机器人的运行顺畅与否
（一）一般维护
应定期清洗机械手底座和手臂。
使用溶剂时需谨慎操作。
应避免使用丙酮等强溶剂。
可使用高压清洗设备，但应避免直接向机械手喷射。
如果机械手有油脂膜等保护，按要求去除。（应避免使用塑料保护）
为防止产生静电，必须使用浸湿或潮湿的抹布擦拭非导电表面，如喷涂设备、软管等。请勿使用干布。
2、中空手腕
如有必要，中空手腕视需要经常清洗，以避免灰尘和颗粒物堆积。
用不起毛布料进行清洁。
手腕清洗后，可在手腕表面添加少量凡士林或类似物质，以后清洗时将更加方便。
3、定期检查
视需要经常检查下列要点：
检查是否漏油，如发现严重漏油，应向维修人员求助；
检查齿轮游隙是否过大，如发现游隙过大，应向维修人员求助；
检查控制柜、吹扫单元、工艺柜和机械手间的电缆是否受损。
4、检查基础固定螺钉
将机械手固定于基础上的紧固螺钉和固定夹必须保持清洁，不可接触水、酸碱溶液等腐蚀性液体。这样可避免紧固件服饰。
如果镀锌层或涂料等防腐蚀保护层受损，需清洁相关零件并涂以防腐蚀涂料。
（二）轴制动测试
在操作过程中，每个轴电机制动器都会正常磨损。为确定制动器是否正常工作，此时必须进行测试。
测试方法：按照以下所述检查每个轴马达的制动器。
1、运行机械手轴至相应位置，该位置机械手臂总重及所有负载量达到最大值（最大静态负载）；
2、马达断电；
3、检查所有轴是否维持在原为。
如马达断电时机械手仍没有改变位置，则制动力矩足够。还可手动移动机械手，检查是否还需要进一步保护措施。当移动机器人紧急停止时，制动器会帮助停止，因此可能会产生磨损。所以，在机器使用寿命期间需要反复测试，以检验机器是否维持着原来的能力。
（三）润滑3轴副齿轮和齿轮
工具和用品：
K-NATE（或Omega 77）润滑脂；
润滑脂泵。
步骤：（警告！开始执行下列程序前，确保机器人及相关系统关闭并处于锁定状态。）
1、将制定类型润滑脂注入润滑脂泵；
2、每个油嘴中挤入少许（1克）润滑脂，诸葛润滑副齿轮滑脂嘴
① 和4各齿轮滑脂嘴
② .小心！不要注入太多，以免损坏密封。

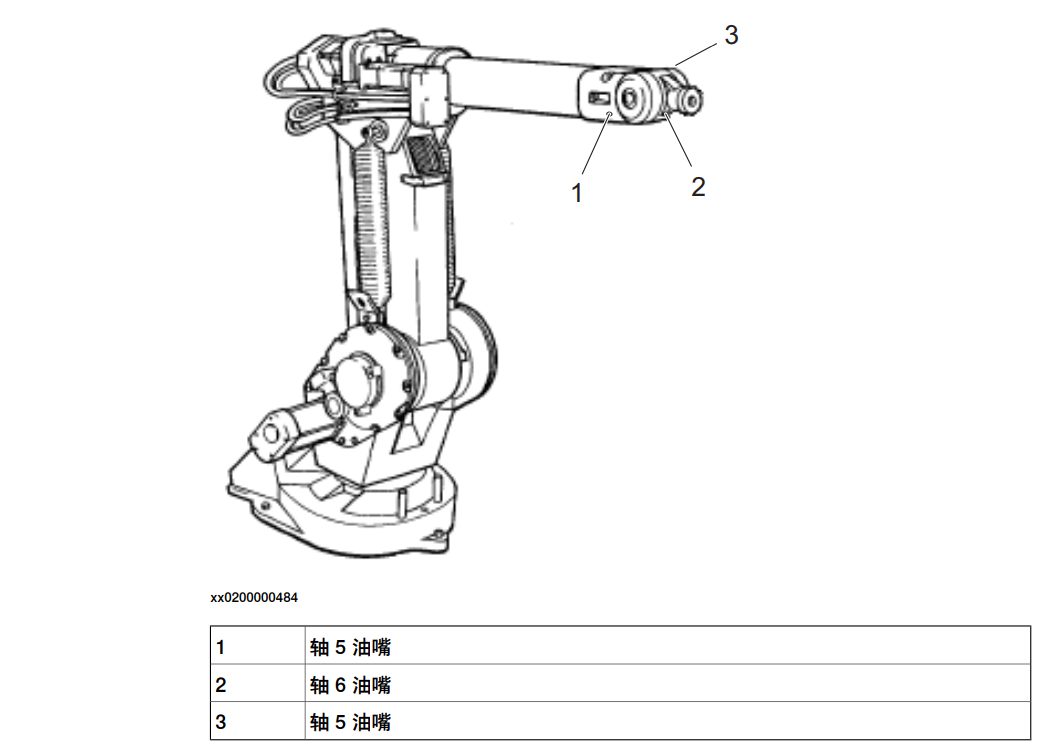

（四）润滑中空手腕
中空手腕10个润滑点：
工具和用品：
K-NATE（或Omega 77）润滑脂；
润滑脂泵。
小心！每个注脂嘴只需几滴润滑剂（1克）。不要注入过量润滑剂，否则会损坏腕部密封和内部套筒。
在将轴④、⑤、⑥分别转动90°、180°、270°后，再润滑。

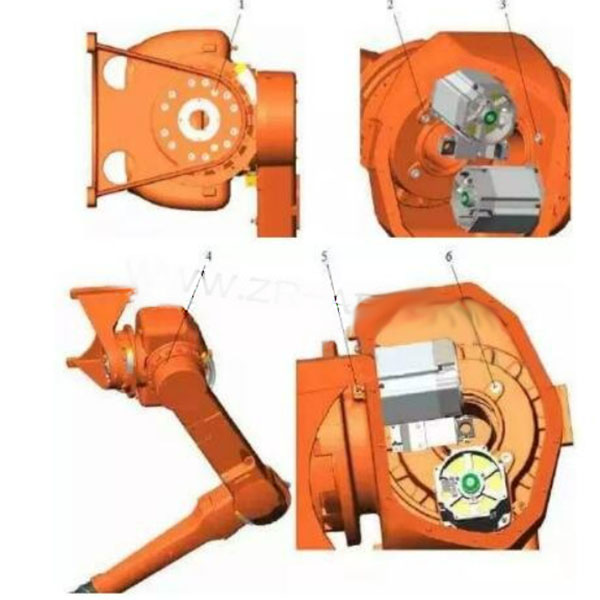

1轴 和 2轴 齿轮箱上的加油塞位置：
1轴：打开加油塞① 和加油塞③ 或⑤；
2轴：打开加油塞④ 和加油塞② 或⑥。
3轴、4轴、5轴、6轴齿轮箱上的加油塞位置：
3轴：打开加油塞①；
4、5、6轴：打开加油塞② 或③。
（3轴臂必须水平放置）
IRB 5500
第1、2轴的齿轮箱装运前加注：Shell Tivela S150。
其它轴的齿轮箱装运前家住了：Shell Omela 320润滑油
