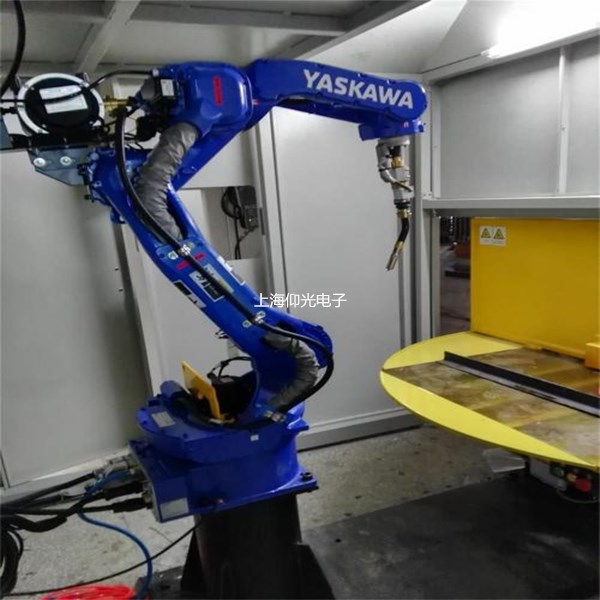

YASKAWA安川机器人常见报警号及解决方法

品牌：安川

上架时间：2021-12-22 发布者：mzx

产品描述：YASKAWA安川机器人常见报警号报警号9001：起弧应答异常 9001报警提示YASKAWA安川机器人起不弧，执行不了焊接命令。根据经验，问题基本出在焊机、电缆（正负极）、送丝上。焊机如果有故障，一般在出现报警9001下面还会出现另一个报警，焊机错误编号及错误编号的提示。或者观察焊机上面电流显示处有无异常，如出现了E-XXXX（不会长时间显示，报警时注意观察）错误代码，可以通过安川焊接机器人标配的焊机RD350面板上错误代码异常信息内容来判断故障。其中最容易出现的是焊机错误702（电压检测线异常）。这个需着重检查机器人底座后面电缆的电压反馈线（直径约5mm粗）有无连接或松动。其它的错误警报代码同样可以根据焊机下面的异常信息内容来解决。

立即咨询

YASKAWA安川机器人常见报警号
报警号9001：起弧应答异常
9001报警提示YASKAWA安川机器人起不弧，执行不了焊接命令。根据经验，问题基本出在焊机、电缆（正负极）、送丝上。
焊机如果有故障，一般在出现报警9001下面还会出现另一个报警，焊机错误编号及错误编号的提示。或者观察焊机上面电流显示处有无异常，如出现了E-XXXX（不会长时间显示，报警时注意观察）错误代码，可以通过安川焊接机器人标配的焊机RD350面板上错误代码异常信息内容来判断故障。其中最容易出现的是焊机错误702（电压检测线异常）。这个需着重检查机器人底座后面电缆的电压反馈线（直径约5mm粗）有无连接或松动。其它的错误警报代码同样可以根据焊机下面的异常信息内容来解决。
另一种是只出现警报9001。这种情况基本可以断定送丝或正负极线的问题。可以将焊丝剪断，重新起弧看看焊丝有没有碰到工件。如果碰到了工件就说明送丝没问题，只需检查焊机出来的正负极电缆是否连接或松动即可；如果不送丝则还需要排查是送丝机还是弧焊通信（弧焊基板或通信线缆）的问题，送丝机可以通过手动示教器操作看看手动送丝顺不顺畅来判断，顺畅的话，就是弧焊基板或基板的通信线有问题，否则就是送丝机的问题了。通信线还可以用万用表检测出来，如果确定是弧焊基板有问题只有维修或更换来解决了。
报警号1325：通信错误、报警号1326：编码器绝对数据异常
安川机器人出现1325、1326这类报警属于重大报警，无法复位。安川机器人出现1325或1326报警时会显示SLURBT轴中的某个轴或几个轴出现蓝色，说明安川机器人的哪个轴的电机或编码器接收不到控制柜的信号了，这种情况大多数是伺服电机的编码器损坏或线路故障。如果安川机器人工作年份比较长的话，线路故障的可能性就会比较大点。如果说6个轴全部报警的话，多半是线路或轴控基板（EAXA21）出现故障。
在检修这类报警时，先检查一下插头和线路，看看是不是编码器插头松动或线缆破损。如未能解决，可更换电机确认伺服电机的编码器是否有问题。轴控基板（EAXA21）损坏有时也会报1325、1326，但通常还伴有其它的报警。
错误号0380：位置没有进行确认。
绝对值编码器的绝对值回转量数据在电源断开和电源接通时不同，在控制电源投入后，会作为警报而发出0380警告。
以下两种情况，会发出0380警报：
•PG系统异常时；
•PG系统正常，但电源断开后，机器人仍会运动；
PG系统异常时，按下重启，开始再现时，机器人可能会有向意外方向运动的危险。所以，为了确保更高的安全性，在发生绝对值数据允许范围内的异常报警时，如果进行位置确认操作，就不能进行再现或试运行操作。
解决办法：选择【Robot】→【Second Home POS】，进入第二原点设置界面。示教模式下，手动操作【FWD】，将安川机器人移动到预设的第二原点位置。选择【DATA】，弹出“位置确认”对话框，选择【位置确认】，确定。安川机器人会自动比较第2原点的脉冲值和当前位置的脉冲值，若其脉冲差在允许范围内，则进行再现状态。若超过允许范围，则会再次发生警报。
允许范围内的脉冲值是PPR数据（马达运转一圈的脉冲值）。第二原位置的初始值是原点位置（全轴是0脉冲值），但可以改动。
若通过上述操作，按住前进键时提示请确认原点位置，说明原点位置丢失，重新设置原点位置即可。
报警号4109：24V电源异常（不能输出外部24V电源）
4109解决办法：
1、检查IO接通单元的保险丝是否断了。
2、确认外部24V电源。
3、确认IO模板用通信电缆的连接（XCPO1 CNO1-XIUO1 CNO3间电缆）。如果再发生报警，请联系专业维修人员。
