产品描述：电源LED：双色（绿色／红色）LED用于指示电源状态。该LED由软件控制。下表展示了电源LED 的不同状态。 以太网LED ：以太网LED设在以太网连接器上，用于显示以太网通信状态。 MS－模块状态LED ：双色（绿色／红色）LED用于指示装置状态，以表明装置是否通电以及是否在正常运 行。该LED由软件控制。下表展示了MS LED的不同状态。 NS－网络状态LED ：双色（绿色／红色）LED用于指示通信链路的状态。该LED由软件控制。下表展示了 NS LED的不同状态。 通电时的状态LED ：系统启动时会对MS LED和NS LED进行测试，以检查是否所有LED都运行正常。
状态LED说明
简介 ：
各I／O装置设有LED指示器，以供指示装置状态和网络通信功能。
I／O信号LED ：
每个数字输入端、数字输出端和继电输出端都有一盏绿色LED，用于指示是否激活了 相关信号。这些LED由软件控制。

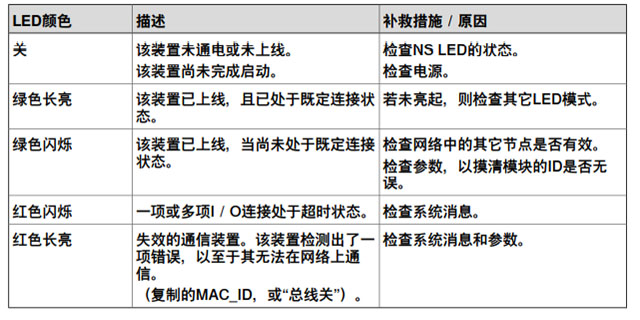

电源LED
双色（绿色／红色）LED用于指示电源状态。该LED由软件控制。下表展示了电源LED 的不同状态。
以太网LED ：
以太网LED设在以太网连接器上，用于显示以太网通信状态。

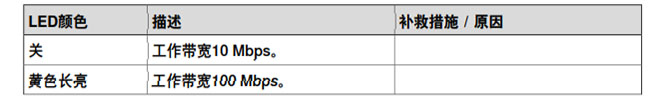

Speed

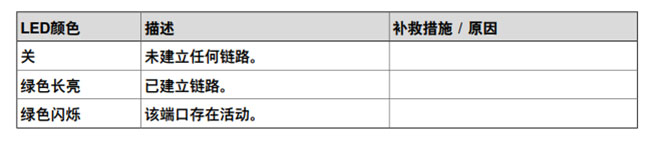

链路／活动

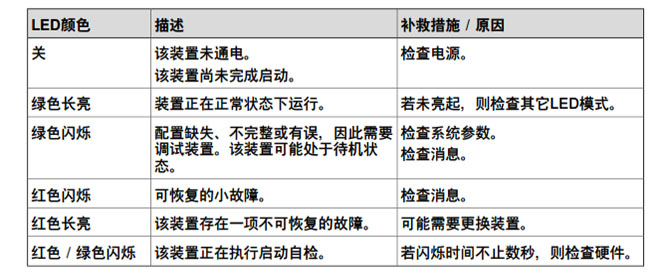

MS－模块状态LED ：
双色（绿色／红色）LED用于指示装置状态，以表明装置是否通电以及是否在正常运 行。该LED由软件控制。下表展示了MS LED的不同状态。
NS－网络状态LED ：
双色（绿色／红色）LED用于指示通信链路的状态。该LED由软件控制。下表展示了 NS LED的不同状态。

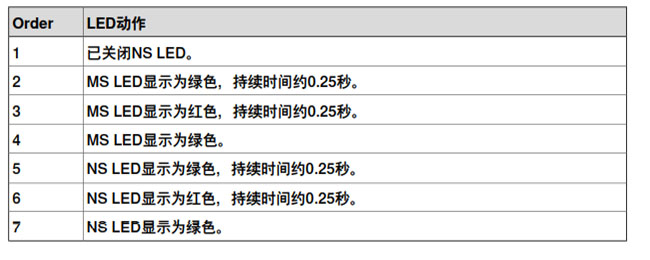

通电时的状态LED ：
系统启动时会对MS LED和NS LED进行测试，以检查是否所有LED都运行正常。该试 运行如下：
